F9T43X電動推桿扇形盲板閥

一、電動推桿盲板閥產品特點：電動推桿扇形盲板閥又名電動推桿扇形眼鏡閥，電動推桿扇形翻板，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由

在線咨詢全國熱線
13325269761

一、電動推桿盲板閥產品特點：

電動推桿扇形盲板閥又名電動推桿扇形眼鏡閥，電動推桿扇形翻板，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由底座、支撐柱構成一個剛性結構體。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設置閘板上，易于維護時更換密封圈，橡膠密封圈鑲鉗在閘板上。電動推桿盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

二、電動推桿盲板閥主要性能參數：

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.375	0.225	0.15	0.075
驅動源	電動裝置
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
適用溫度℃	-20-100		-20-200	-20-300
適用介質	煤氣等有毒、有害、易燃氣體
啟閉時間S	≤60
主要零部件材料	閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼

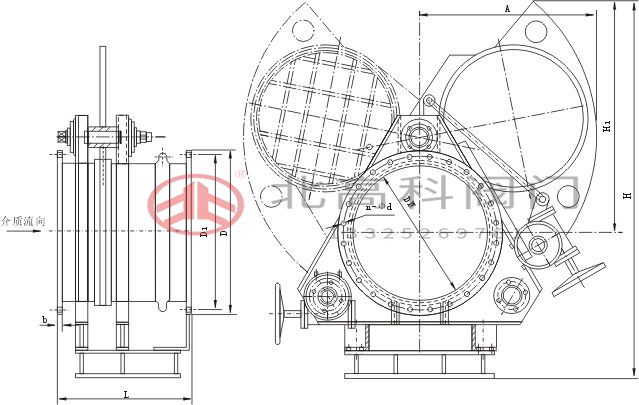

三、電動推桿盲板閥主要外形尺寸：單位：mm

DN	D	D1	b	n-φd	L
300	440	395	18	12-φ22	500
350	490	445	18	12-φ22	600
400	540	495	24	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	26	20-φ22	600
600	755	705	26	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	35	24-φ30	800
900	1075	1020	35	24-φ30	800
1000	1175	1120	35	28-φ30	800
1100	1275	1220	35	36-φ30	800
1200	1375	1320	35	32-φ30	800
1300	1475	1420	35	36-φ30	800
1400	1575	1520	35	36-φ30	800
1500	1675	1620	35	36-φ30	850
1600	1790	1730	35	40-φ30	850
1800	1990	1930	35	44-φ30	1100
2000	2190	2130	35	46-φ30	1100
