電動硬密封蝶閥 參數/電動金屬硬密封蝶閥

電動執行器 普通開關型、無源觸點開關型

電位計型帶電阻輸出

電位計型帶4-20mA

調節型輸入輸出4-20mA

防爆電動執行器 EX dⅡBT4   EX d11 CT6

調節型、開關型

電壓 AC220V AC110V AC380

DC12V DC24V DC110V

公稱通徑 DN15-100mm

公稱壓力 1.6-6.3MPa

適用溫度 PTFE:-30~+420℃

連接方式 對夾式、法蘭式

閥體結構 A型

閥體材質 WCB、304、316

閥板材質 WCB、304、316

閥座襯里 金屬合金

適用介質 蒸汽、水液、氣體、粉體等

硬密封電動蝶閥 概述  /電動金屬硬密封蝶閥

電動硬密封蝶閥金屬密封三偏心蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比最高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。

■金屬密封可適用于帶稍許顆粒、漿液的介質中

■適用溫度可達425℃,最高壓力6.4MPa

■密封時幾乎無摩擦，保證扭矩更小，密封性更好

■法蘭對夾孔連接適用多種標

電動硬密封蝶閥金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

產品特點

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造

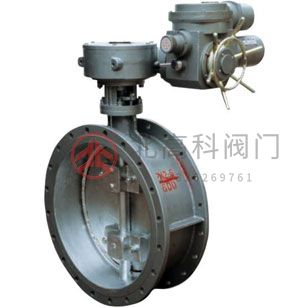

電動硬密封蝶閥

電動硬密封蝶閥

2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

一、用途：

電動硬密封蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

二、結構特點：

本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

三、工作原理：

本蝶閥由電動機帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

襯氟蝶閥,襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
