籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。

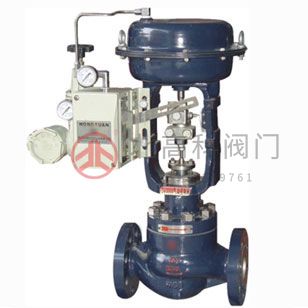

HCB氣動籠套筒調節閥是壓力平衡調節閥，閥內流體通道呈S流體線型，還沒有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
閥 體
型 式 直通雙座鑄造球型閥
公稱通徑 ：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K、PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112-9124-2000等
焊接連接：嵌焊接SW
材料： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1CR18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等上閥蓋：常溫型（P）：-17-230℃
伸長I型（E1）：-45~-17℃+230~+566℃
伸長II型（E2I）：-100~-45℃
伸長II型（E2W）：-196~-100℃
注：工作溫度不超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料 、含浸聚四氟乙烯石棉填料、石棉編制填料、石墨填料
閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（%）和線型特性（L）、參考流量特性曲線圖
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司鈦萊合金、鈦和耐腐蝕合金等執行機構。
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20-100、80-240KPa（LHA，LVA5型）、，190-350、190-400KPa（LVA6型）400-500KPa（LVA6型）、300-500KPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30-70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式和氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥門傳送器、電磁閥、手輪機構等
性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%,
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50:1（0.25≤Cv≤14）或30:1（CV≤0.16）
<
<
<
<
<
<
<
<
<
<
