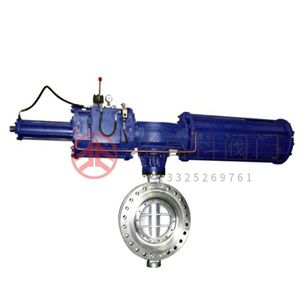

氣動金屬硬密封蝶閥

一、氣動硬密封蝶閥產品概述川速公司的氣動硬密封蝶閥結構是由品質氣動執行器與三維編心硬密封蝶閥組成，也可稱為氣動三偏心蝶閥。閥座采用硬密封兼容的多層次結

在線咨詢全國熱線
13325269761

一、氣動硬密封蝶閥產品概述

川速公司的氣動硬密封蝶閥結構是由品質氣動執行器與三維編心硬密封蝶閥組成，也可稱為氣動三偏心蝶閥。閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。氣動金屬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，所以氣動金屬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

二、氣動硬密封蝶閥產品特點

（1）氣動金屬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

（2）密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

（3）蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

（4）大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

（5）氣動三偏心蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

（6）氣動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、氣動硬密封蝶閥主要設計標準

設計標準	GB/T12238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

四、氣動硬密封蝶閥執行器技術參數

公稱通徑DN(mm)	DN50～1000mm	執行器型號	GT、AT、AW系列單雙作用氣動執行器
公稱壓力(MPa)	PN1.0、1.6、2.5MPa	供氣壓力	0.4～0.7MPa
閥體形式	直通鑄造閥體	氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
連接形式	法蘭式、對夾式	環境溫度	-30～+70℃
閥芯形式	蝶板式	作用形式	單作用執行機構、雙作用執行機構
密封填料	柔性石墨、聚四氟乙烯	可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性	近似等百分比、直線性	采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、氣動硬密封蝶閥主要零件材料

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	O型圈、柔性石墨

六、氣動硬密封蝶閥主要性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
適用溫度	碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃

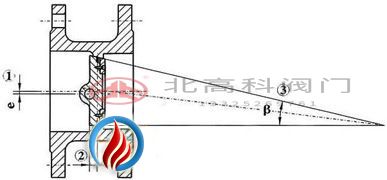

七、氣動硬密封蝶閥三偏心密封結構原理

（1）偏離管道中心

（2）偏離密封面中心

（3）傾斜的錐形

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

八、氣動硬密封蝶閥外形圖

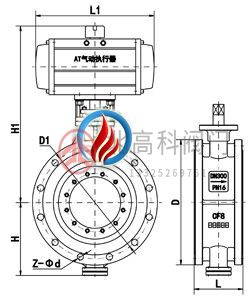

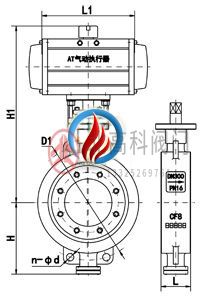

氣動硬密封蝶閥 (法蘭式)	氣動金屬密封蝶閥 (對夾式)

九、氣動硬密封蝶閥安裝連接尺寸

公稱通經(DN)	主要尺寸					法蘭尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa			2.5MPa
	L	L1	H	H1	A	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
