復合式排氣閥用于污水管道上的最高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，是管道出水容量達不到設計要求，其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。

復合式排氣閥為圓桶狀閥體，其內部主要含有一組不銹鋼球，桿及塞。本閥裝設于泵浦出水口處或送配水管線中，用以大量排除管中集結之空氣，或于管線較高處集結之微量空氣排放至大氣中，以提高管線及抽水機使用效率，且于管內一旦有負壓產生時，此閥迅速吸入外界空氣，以保護管線因負壓所生產之毀損。

一、CARX復合式排氣閥產品概述

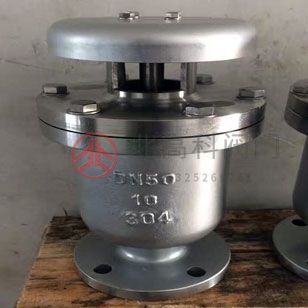

CARX復合式排氣閥是一種由閥體、閥蓋、閥塞、不銹鋼浮球、杠桿、杠桿架和密封圈等組成，同時具有一大一小兩個排氣孔的進排氣閥，其安裝在水泵出口處或送水管線中，用來大量排除集積在管道中的空氣，以提高管線及水泵的送水效率，當管道內一旦產生負壓時，該閥閥塞迅速開啟，吸入外界空氣，以防止管線因負壓而損壞。本產品常用于生產、生活及干式消防等給水系統，但不能在污水管道上使用。

CARX復合式排氣閥具有微量排氣和大量進排氣的功能。當水開始進入管道時，閥塞處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥塞關閉，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當出現停電、停泵，管內水流空或遇管內產生負壓時，此時閥塞迅速開啟，進行大量吸氣，確保管線安全。

二、CARX復合式排氣閥主要零件材料

三、CARX復合式排氣閥性能規范

四、CARX復合式排氣閥外形尺寸

五、CARX復合式排氣閥結構圖
