復合式排氣閥用于污水管道上的最高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，是管道出水容量達不到設計要求，其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
復合式排氣閥為圓桶狀閥體，其內部主要含有一組不銹鋼球，桿及塞。本閥裝設于泵浦出水口處或送配水管線中，用以大量排除管中集結之空氣，或于管線較高處集結之微量空氣排放至大氣中，以提高管線及抽水機使用效率，且于管內一旦有負壓產生時，此閥迅速吸入外界空氣，以保護管線因負壓所生產之毀損。

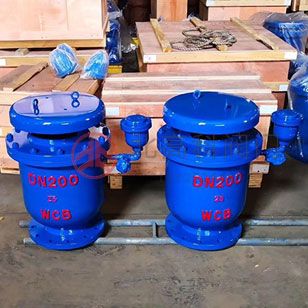

一、FFGP4X給水管道復合式高速進排氣閥產品概述
FFGP4X給水管道復合式高速進排氣閥是一種由閥體、浮體、大孔密封組件、閥蓋、排氣罩、小孔排氣閥以及檢修閥等主要部件組成的法蘭連接的分體式進排氣閥。其具有當首次供水或因維修處于空管充水時，能快速排盡管內空氣并將水注滿，或在運行中因水中析出的空氣形成壓力氣囊產生氣阻時，小排氣孔將自動開啟排氣，杜絕管中因壓力氣囊阻礙水的流動，有效提高注水或輸水效率。該閥在管內發生負壓時能自動高速吸入大氣，破壞管內真空，以免管線因負壓而發生失穩及破壞，并能防止在管道漏水處吸入污水對管網的污染，還能消除管道由于停泵水錘產生拉斷水柱的破壞，以保證管線安全運行。本產品在管道放空時，能自動大量地進氣，縮短停水時間。
二、FFGP4X給水管道復合式高速進排氣閥零件材料表
序號 | 零 件 名 稱 | 材料名稱 | |||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M |
2 | 浮 體 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
3 | 密 封 組 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
4 | 閥 蓋 | QT450 | WCB | CF8 | CF8M |
5 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M |
6 | 小孔排氣閥 | QT450 | WCB | CF8 | CF8M |
三、FFGP4X給水管道復合式高速進排氣閥性能規范表
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | |||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
檢驗驗收 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
適用溫度 | 0℃~65℃ | |||
四、FFGP4X給水管道復合式高速進排氣閥外形尺寸表
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 尺寸(mm) | |||||
Φ | H | D | D1 | D2 | Z-Φd | ||
1.6 | 25 | 195 | 320 | 115 | 85 | 65 | 4-14 |
32 | 195 | 320 | 135 | 100 | 78 | 4-18 | |
40 | 195 | 320 | 145 | 110 | 85 | 4-18 | |
50 | 195 | 320 | 160 | 125 | 100 | 4-18 | |
65 | 242 | 375 | 180 | 145 | 120 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 8-18 | |
100 | 345 | 395 | 215 | 180 | 155 | 8-18 | |
150 | 350 | 615 | 280 | 240 | 210 | 8-23 | |
200 | 400 | 715 | 335 | 295 | 265 | 12-23 | |
250 | 465 | 880 | 405 | 355 | 320 | 12-25 | |
300 | 510 | 990 | 460 | 410 | 375 | 12-25 | |
400 | 656 | 1100 | 580 | 525 | 485 | 16-30 | |
五、FFGP4X給水管道復合式高速進排氣閥結構圖
<
<
<
<
<
<
<
<
<
<
