PZ73H、PZ73F、PZ73Y 型手動刀型閘閥刀閘閥

【產品說明】PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳

在線咨詢全國熱線
13325269761

【產品說明】

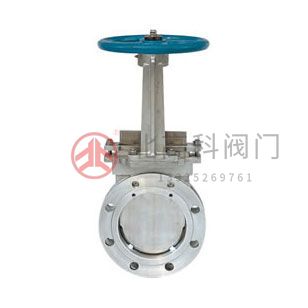

PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。

采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

【產品性能參數】

PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ73H-10C/16C	10、16	1.0、1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P

產品零部件材料

PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）零部件材料
型號	材料
型號	閥體	閥桿	密封面	填料
PZ73H-10C/16C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ73Y-10P/16P	CF8 (304)	0Cr18Ni9 (304)

產品外形及結構尺寸 (PN10)

PZ73H、PZ73F、PZ73Y (PN10) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	H	z×M	D₀
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
200	60	335	295	265	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	560
500	127	670	620	585	1200	23×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2×M	24×M30	680

產品外形及結構尺寸 (PN16)

PZ73H、PZ73F、PZ73Y (PN16) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	H	z×M	D₀
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680
