【產品說明】

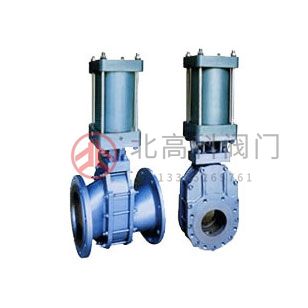

干灰閘閥閥體上具有進入通道和排出通道，在閥體內具有閘板，閘板與閘板升降啟閉機構相連接，在排出通道的上部靠近閘板的部位具有與閘板腔相通的腔體，其特殊之處在于在閘板與排出通道之間具有筋板，在筋板的上部具有閘板腔排渣口。它不會堵塞，具有啟閉省力、操作方便、密封性能好和使用壽命長的優點。主要應用于火力發電廠干灰、粉煤灰、水泥等氣力輸送系統。
【產品性能參數】
| 產品型號 | 公稱壓力 / MPa | 密封試驗力 / MPa | 強度試驗壓力 / MPa | 工作溫度 / ℃ | 適用介質 |
|---|---|---|---|---|---|
| GHZ644H-6C | 0.6 | 0.66 | 0.9 | ≤120 | 顆粒、粉粒與空氣混合物（顆粒與空氣比 1:3） |
| GHZ644H-10C | 1.0 | 1.1 | 1.5 | ||
| GHZ644H-16C | 1.6 | 1.76 | 2.4 | ||
| GHZ644H-25C | 2.5 | 2.75 | 3.75 |
【產品零部件材料】
| 產品型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | 閘板 | 閥桿 | 閥座 | |
| GHZ644H-6C | WCB | 2Cr13或1Cr18Ni9Ti ZG230-450堆焊耐磨材料 | 2Cr13或1Cr18Ni9Ti | 2Cr13 |
| GHZ644H-10C | ||||
| GHZ644H-16C | ||||
| GHZ644H-25C | ||||
【產品外形及結構尺寸 (Z40W-16Ti)】
| PN | DN | L | D | K | d | n-M/n-d0 |
|---|---|---|---|---|---|---|
| 6 | 50 | 108/250 | 140 | 110 | 88 | 4-M12/4-?14 |
| 65 | 112/270 | 160 | 130 | 108 | 4-M12/4-?14 | |
| 80 | 114/280 | 190 | 150 | 124 | 4-M16/4-?18 | |
| 100 | 127/300 | 210 | 170 | 144 | 4-M16/4-?18 | |
| 125 | 140/325 | 240 | 200 | 174 | 8-M16/8-?18 | |
| 150 | 140/350 | 265 | 225 | 199 | 8-M16/8-?18 | |
| 200 | 152/400 | 320 | 280 | 254 | 8-M16/8-?18 | |
| 250 | 165/450 | 375 | 335 | 309 | 12-M16/12-?18 | |
| 300 | 178/500 | 440 | 395 | 363 | 12-M20/12-?22 | |
| 10 | 50 | 108/250 | 165 | 125 | 99 | 4-M16/4-?18 |
| 65 | 112/270 | 185 | 145 | 118 | 4-M16/4-?18 | |
| 80 | 114/280 | 200 | 160 | 132 | 8-M16/8-?18 | |
| 100 | 127/300 | 220 | 180 | 156 | 8-M16/8-?18 | |
| 125 | 140/325 | 250 | 210 | 184 | 8-M16/8-?18 | |
| 150 | 140/350 | 285 | 240 | 211 | 8-M20/8-?22 | |
| 200 | 152/400 | 340 | 295 | 266 | 8-M20/8-?22 | |
| 250 | 165/450 | 395 | 350 | 319 | 12-M20/12-?22 | |
| 300 | 178/500 | 445 | 400 | 370 | 12-M20/12-?22 | |
| 16 | 50 | 108/250 | 165 | 125 | 99 | 4-M16/4-?18 |
| 65 | 112/270 | 185 | 145 | 118 | 4-M16/4-?18 | |
| 80 | 114/280 | 200 | 160 | 132 | 8-M16/8-?18 | |
| 100 | 127/300 | 220 | 180 | 156 | 8-M16/8-?18 | |
| 125 | 140/325 | 250 | 210 | 184 | 8-M16/8-?18 | |
| 150 | 140/350 | 285 | 240 | 211 | 8-M20/8-?22 | |
| 200 | 152/400 | 340 | 295 | 266 | 12-M20/12-?22 | |
| 250 | 165/450 | 405 | 355 | 319 | 12-M26/12-?28 | |
| 300 | 178/500 | 460 | 410 | 370 | 12-M26/12-?28 | |
| 25 | 50 | 108/250 | 165 | 125 | 99 | 4-M16/4-?18 |
| 65 | 112/270 | 185 | 145 | 118 | 8-M16/8-?18 | |
| 80 | 114/280 | 200 | 160 | 132 | 8-M16/8-?18 | |
| 100 | 127/300 | 235 | 190 | 156 | 8-M20/8-?22 | |
| 125 | 140/325 | 270 | 220 | 184 | 8-M24/8-?26 | |
| 150 | 140/350 | 300 | 250 | 211 | 8-M24/8-?26 | |
| 200 | 152/400 | 360 | 310 | 274 | 12-M24/12-?26 | |
| 250 | 165/450 | 425 | 370 | 330 | 12-M27/12-?30 | |
| 300 | 178/500 | 485 | 430 | 389 | 16-M27/16-?30 |
