D71X手柄對夾蝶閥

D71X手柄對夾蝶閥是一種中線結構的軟密封蝶閥，由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。該閥門設計新穎、結構緊湊，90°回轉即可完成開關操作，密封性能可靠，使

在線咨詢全國熱線
13325269761

D71X手柄對夾蝶閥是一種中線結構的軟密封蝶閥，由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。該閥門設計新穎、結構緊湊，90°回轉即可完成開關操作，密封性能可靠，使用壽命長。它廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道中，用于調節流量和截流介質

結構簡圖：

型號說明：

手動	Q41F4/P (半襯)	蝸輪傳動	Q341F4/P (半襯)
	Q41F46/P (半襯)		Q341F46/P (半襯)
	Q41F4 (全襯 )		Q341F4 (全襯)
	Q41F46 (全襯 )		Q341F46 (全襯)
氣動	Q641F4/P (半襯)	電動	Q941F4/P (半襯)
	Q641F46/P (半襯)		Q941F46/P (半襯)
	Q641F4 (全襯)		Q941F4 (全襯)
	Q641F46 (全襯)		Q941F46 (全襯)

采用標準：

遵循規范	STANDARD
設計與制造	GB 1 2237
結構長度	JB 1686(DN32～150) (企業標準)Q/DFL 02-99
法蘭尺寸	JB78/JB79(或按合同標準)
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T 12252

零部件可選材料：

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	Pl	R L
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	襯里層巾習座	FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴)
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Crl8Ni9	1Crl8Ni9
7	螺母	45	45	OCrl8Ni9	OCrl8Ni9	OCrl8Ni9	OCrl8Ni9
8	手柄	WCC

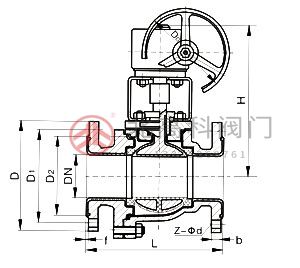

外形尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	重量
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	140	95	65	45	2	14	4-φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	100	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	110	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9 5
65	2¹/2	220	180	145	120	3	20	4-φ18	300	145	15
80	3	250	195	160	135	3	22	4/8-φ18	350	185	19
100	4	280	215	180	155	3	22	8-φ18	240	195	33
125	5	320	245	210	185	3	24	8-φ18	500	210	58
150	6	360	280	240	21O	3	24	8-φ23	200*	450	93
200	8	457	335	295	265	3	26	8-φ23	240*	490	155
250	10	533	390	350	320	3	28	12-φ23	240*	550	210
300	12	610	440	400	368	4	28	12-φ23	320*	600	220
350	14	686	500	460	428	4	30	16-φ23	320*	675	245
400	16	762	565	515	482	4	32	16-φ25	360*	780	260
PNl.6MPa
15	1/2	140	95	65	45	2	14	4-φ14	120	80	2 5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	100	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	110	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300	145	15
80	3	250	195	160	135	3	22	8-φ18	350	185	19
100	4	280	215	180	155	3	24	8-φ18	240	195	33
125	5	320	245	210	185	3	26	8-φ18	500	210	58
150	6	360	280	240	21O	3	28	8-φ23	200*	450	93
200	8	457	335	295	265	3	30	12-φ23	240*	490	155
250	10	533	405	355	320	3	32	12-φ25	240*	550	210
300	12	610	460	410	375	4	34	12-φ25	280*	600	220
350	14	686	520	470	435	4	38	16-φ25	320*	675	245
400	16	762	580	525	485	4	40	16-φ30	360*	780	260
PN2.5MPa
15	1/2	140	95	65	45	2	16	4-φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	1OO	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	11O	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9.5
65	2¹/2	220	180	145	120	3	22	8-φ18	300	145	15
80	3	250	195	160	135	3	22	8-φ18	300	185	19
100	4	280	230	190	160	3	24	8-φ23	200*	195	33
125	5	320	270	220	188	3	28	8-φ25	200*	210	58
150	6	360	300	250	218	3	30	8-φ25	200*	450	93
200	8	457	360	31 0	278	3	34	12-φ25	240*	495	155
250	10	533	425	370	332	3	36	12-φ30	280*	555	210
300	12	610	485	430	390	4	40	16-φ30	320*	605	230
350	14	686	550	490	448	4	44	16-φ34	320*	685	250
