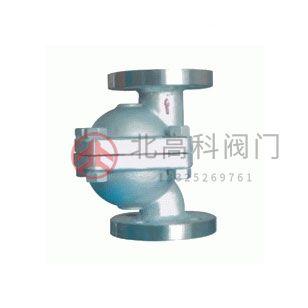

立式自由浮球式疏水閥

產品名稱：圓盤式蒸汽疏水閥產品型號：CS49H關鍵字標簽：CS49H圓盤式蒸汽疏水閥圓盤式蒸汽疏水閥CS49H是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在

在線咨詢全國熱線
13325269761

產品名稱：圓盤式蒸汽疏水閥

產品型號：CS49H

關鍵字標簽：CS49H圓盤式蒸汽疏水閥

圓盤式蒸汽疏水閥CS49H是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。

圓盤式蒸汽疏水閥主要零件材料

主要零件Main Part	閥體Body	閥蓋Donnet	閥片Picture	閥帽
材料 Material	鑄鋼	鑄鋼	不銹鋼Stainless Steel	不銹鋼

圓盤式蒸汽疏水閥主要外型及連接尺寸

產品型號Produstion Type	DN	尺寸Dimensions
		螺紋連接		承插焊連接				法蘭連接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-φd
CS19H-16C、25C、40C CS69H-16C、25C、40C CS49H-16C、25C、40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
