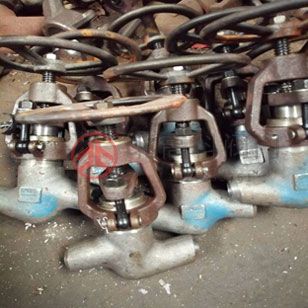

電站截止閥是一種由閥體、閥蓋、閥桿、閥桿螺母、閥瓣及閥座等組裝而成的高溫高壓截止閥，其中腔采用壓力自緊式密封結構設計，壓力越高，密封性能越好，閥體進出口兩端為焊接結構，焊接坡口可按標準或用戶要求配接，閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，閥桿經調質和表面氮化處理，耐磨、耐高溫，抗腐蝕性和抗擦傷性能好，使用壽命長。本產品適用于公稱壓力PN20.0～32.0MPa及P54100V-P57170V，工作溫度≤540℃(其中P57170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質。
J61H/Y 高溫對接焊電站截止閥適用于公稱壓力PN200~PN320 及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
執行標準
設計標準：JB/T 3595/E101
結構長度：JIS E101
對焊端：ANSI B16.25
試驗與檢驗：JIS E101
壓力-溫度：JB/T 3595
產品標識：GB/T 12220
供貨規范：JIS E101
性能參數
型號 | J61H-200V | J41Y-200V | |||||
工作壓力（MPa） | 19.6 | 15.58 | 6.96 | 19.6 | 15.58 | 6.96 | |
適用溫度（℃） | ≤200 | ≤450 | ≤570 | ≤200 | ≤450 | ≤570 | |
適用介質 | 水、蒸汽等 | ||||||
材料 | 閥體、閥蓋 | 鉻鉬釩鋼 | |||||
閥瓣 | 鉻鉬釩鋼＋堆焊硬質合金 | ||||||
閥座 | 鉻鉬釩鋼＋堆焊硬質合金 | ||||||
閥桿 | 鉻鉬釩鋼 | ||||||
電站截止閥主要性能和使用范圍
| 產品型號 | 公稱壓力PN(MPa) | 試驗壓力 (MPa) | 試驗壓力 (MPa) | 適用溫度(℃) | 適用介質 | |||
| 殼體強度 | 密封 | P54 | P55 | P57 | ||||
| J61H/Y-100 | 10 | 15 | 11 | ≤450 | 水、蒸汽、油品 | |||
| J61H/Y-200 | 20 | 30 | 22 | |||||
| J61H/Y-250 | 25 | 37.5 | 27.5 | |||||
| J61H/Y-320 | 32 | 48 | 36 | |||||
| J61Y-P54/100V | 30 | 22 | 10 | ≤540 | 蒸汽 | |||
| J61Y-P54/140V | 38 | 28 | 14 | |||||
| J61Y-P54/170V | 48 | 36 | 17 | |||||
| J61Y-P55/100V | 38 | 28 | 10 | ≤550 | ||||
| J61Y-P55/140V | 48 | 36 | 14 | |||||
| J61Y-P55/170V | 53 | 39 | 17 | |||||
| J61Y-P57/100V | 48 | 36 | 10 | ≤570 | ||||
| J61Y-P57/140V | 55 | 40 | 14 | |||||
| J61Y-P57/170V | 60 | 44 | 17 | |||||
電站截止閥主要型號尺寸表
| 型號 | 公稱通徑DN(mm) | 尺寸 (mm) | |||
| L | D1 | D2 | H | ||
| J61H-200 | 10 | 130 | 10 | 30 | 210 |
| J61Y-200 | 15 | 130 | 12 | 30 | 210 |
| 20 | 170 | 22 | 42 | 480 | |
| 25 | 170 | 27 | 42 | 520 | |
| 32 | 200 | 34 | 52 | 728 | |
| 50 | 350 | 53 | 76 | 728 | |
| 80 | 500 | 86 | 108 | 898 | |
| 100 | 600 | 107 | 161 | 890 | |
| J61H-250 | 20 | 150 | 25 | 40 | 576 |
| J61Y-250 | 32r | 180 | 32 | 55 | 606 |
| J61H-320 | 50 | 250 | 50 | 83 | 722 |
| J61Y-320 | 65 | 430 | 65 | 98 | 811 |
| 80 | 470 | 80 | 105 | 895 | |
| 100 | 600 | 100 | 142 | 1179 | |
| J61Y-P54100V | 20 | 17 | 22 | 42 | 480 |
| J61Y-P54140V | 25 | 170 | 27 | 42 | 520 |
| 32 | 200 | 34 | 52 | 728 | |
| 50 | 350 | 53 | 76 | 728 | |
| 80 | 500 | 86 | 108 | 898 | |
| 100 | 600 | 107 | 161 | 890 | |
| J61Y-P54170V | 10 | 120 | 12 | 23 | 500 |
| J61Y-P54170V | 20 | 170 | 24 | 42 | 533 |
| J61Y-P57170V | 25 | 175 | 28 | 45 | 545 |
| J61Y-P54195V | 32 | 190 | 35 | 54 | 560 |
| J61Y-P54195V | 50 | 340 | 46 | 50 | 648 |
| J61Y-P54200V | 65 | 430 | 69 | 92 | 565 |
| 80 | 470 | 85 | 118 | 600 | |
| 100 | 560 | 105 | 145 | 680 | |
<
<
<
<
<
<
<
<
<
<
