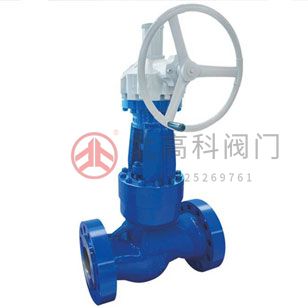

高溫高壓截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ?，又由于閥座通口的變化與閥瓣的行程成正比例關系，API截止閥非常適合于對流量的調節。
一、高溫高壓電站截止閥標準規范：
設計制造標準：ASME B16.34、E101
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
二、高溫高壓電站截止閥選用原則：
1、高溫、高壓介質的管路或裝置上宜選用截止閥。
2、管路上對流阻要求不嚴的管路上。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止閥、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
三、高溫高壓電站截止閥優點：
在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而***。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
四、高溫高壓電站截止閥特點及用途：
1、J61Y高溫高壓電站截止閥與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷，密封性能好，壽命長。
3、結構緊湊，啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
五、高溫高壓電站截止閥主要性能和使用范圍
產品型號 | 公稱壓力PN（MPa） | 試驗壓力（MPa） | 工作壓力（MPa） | 工作溫度 | 適用介質 | |||
殼體強工 | 密封 | P45 | P55 | P57 | ||||
J61H/Y-100 | 10 | 15 | 11 |
|
|
| ≤450 | 水、蒸汽、油品 |
J61H/Y-200 | 20 | 30 | 22 |
|
|
| ||
J61H/Y-250 | 25 | 38 | 28 |
|
|
| ||
J61H/Y-320 | 32 | 48 | 36 |
|
|
| ||
J61Y-P54/100V |
| 30 | 22 | 10 |
|
| ≤540 | 蒸汽 |
J61Y-P54/140V |
| 38 | 28 | 14 |
|
| ||
J61Y-P54/170V |
| 48 | 36 | 17 |
|
| ||
J61Y-P55/100V |
| 38 | 28 |
| 10 |
| ≤555 | |
J61Y-P55/140V |
| 48 | 36 |
| 14 |
| ||
J61Y-P55/170V |
| 53 | 39 |
| 17 |
| ||
J61Y-P57/100V |
| 48 | 36 |
|
| 10 | ≤570 | |
J61Y-P57/140V |
| 55 | 40 |
|
| 14 | ||
J61Y-P57/170V |
| 60 | 44 |
|
| 17 | ||
六、高溫高壓電站截止閥主要零件材料：
零件名稱 | 閥門 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 |
J61H型 | 25 WCB | 25 40Cr | 鉻不銹鋼 鉻鉬鋁鋼氨化 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 優質碳鋼 鉻鉬鋼 |
J61Y型 | 25 WCB | 25 40Cr | 鉻不銹鋼 鉻鉬鋁鋼氨化 | 25 | 硬質合金 | 優質碳鋼 鉻鉬鋼 | |||
J61Y-P54型 | ZG20CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 | |||
J61Y-P55型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 | |||
J61Y-P57型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 |
七、主要尺寸及重量：
主要尺寸DN（mm） | 主要尺寸及連接尺寸（mm） | 重量（kg） | ||||||
L | D1 | D2 | D3 | a | H | D0 | ||
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V | ||||||||
10 | 120 | 12 | 25 | - | 40° | 185 | 140 | 2.8 |
15 | 170 | 17 | 36 | - | 40° | 247 | 200 | 7.5 |
20 | 170 | 22 | 42 | - | 40° | 248 | 200 | 9 |
25 | 170 | 26 | 42 | - | 40° | 248 | 240 | 9.5 |
32 | 170 | 31 | 44 | - | 40° | 248.5 | 280 | 15 |
50（1） | 250 | 50 | 82 | - | 32° | 450 | 320 | 60 |
50（2） | 320 | 50 | 82 | - | 32° | 450 | 320 | 64 |
65 | 430 | 69 | 100 | 110 | 32° | 669 | 400 | 74 |
80 | 470 | 84 | 108 | 130 | 32° | 669 | 450 | 112.5 |
100 | 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 |
注：DN50為兩種結構長度 | ||||||||
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V | ||||||||
10 | 120 | 12 | 28 | - | 40° | 189 | 140 | 3 |
15 | 170 | 17 | 40 | - | 40° | 250 | 200 | 9 |
20 | 170 | 22 | 46 | - | 40° | 252 | 200 | 11 |
25 | 170 | 26 | 46 | - | 40° | 254 | 240 | 13 |
32 | 170 | 31 | 49 | - | 40° | 254 | 280 | 17 |
50（1） | 250 | 50 | 90 | - | 32° | 453 | 320 | 68 |
50（2） | 320 | 50 | 90 | - | 32° | 455 | 320 | 72 |
65 | 430 | 69 | 104 | 115 | 32° | 630 | 400 | 83 |
80 | 470 | 84 | 110 | 140 | 32° | 672 | 450 | 118 |
100 | 560 | 107 | 148 | 170 | 32° | 761 | 500 | 185 |
主要性能規范和使用范圍
<td styl
產品型號 | 公稱壓力 PN/MPa | 試驗壓力/MPa | 工作壓力/MPa | 工作溫度℃ | 適用介質 | |||
|
|
|
|
| ||||
J961H Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
J961H Y-200 | 20 | 30 | 22 | / | / | / | ||
J961H Y-250 | 25 | 38 | 28 | / | / | / | ||
J961H Y-320 | 32 | 48 | 36 | / | / | / | ||
J961Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
J961Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
J961Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
J961Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
J961Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
J961Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
J961Y-P57/100V | ||||||||
<
<
<
<
<
<
<
<
<
<
